Manual Utilizare AVL-310





 GPS Tracker GPS/GSM  AVL-310

   Dispozitiv de urmarire prin Geo-Localizare





 monitorizare flote

Importator:Zeccom Trans SRL
                  Splaiul Independentei,Nr.215
                  060041, sect.6, Bucuresti

                  Tel:+40.722.214.215,+40.788.214.215
                  Fax:  +40 213 163 452

                     Email:  contact@furat.ro

                     Web : www.furat.ro



+++Informatiile transmise direct pe telefonul mobil



+++Functie de microfon spion (optional)



+++Functie de alarma la miscare si sensibiliate programabila prin SMS



+++antenele GPS si GSM externe (prindere magnetica/autoadeziva)



+++ Acumulator de back-up pana la 48 de ore



+++ Poate fi folosit fara costuri suplimentare sau abonamente



+++Pret comparabil cu cel al unei alarme auto

                                                                                                       sigle-cutie

                                                                                                         EN 60950-1:2001

                                                                                                         EN 301 489-7 V1.2.1 (08/2002)

                                                                                                         EN 301 511 V9.0.2(03/2003)

Fabricat in Hong Kong





1 Generalitati



Trackerul AVL-310 va ofera o modalitate usoara de a localiza, urmari , asculta un vehicul direct pe telefonul Dvs mobil prin SMS sau pe computer prin GPRS.

Functii

Tracking (monitorizare) prin  SMS sau GPRS

Raportarea locatiei curente prin SMS in format lizibil sau sub forma de link GoogleMap

Localizare la intervale presetate

Monitorizare audio (microfon spion)

Alerta SOS printr-un buton discret autoadeziv

Alarma de intrare/iesire din perimetru

Alarma de baterie descarcata

Alarma pentru depasirea vitezei presetate

Alerta cand trackerul AVL-310 intra/iese din acoperirea GPS

Alerta cand AVL-310 este pornit.

Senzor de miscare incorporat pentru economisirea acumulatorului

Alarma antifurt de parcare

Acumulator Li-Ion de back-up de 950mA



5 intrari digitale + 5 iesiri digitale +2 intrari analogice

2 Parametri tehnici

Parametru

Specificatii

Tensiunea de alimentare

+9V la+35V cc / consum mediu 85mA

Acumulator intern

Acumulator fix 850 mAh battery (3.7V)

Dimensiuni

104 mm × 62 mm × 24 mm / 104mm x 83mm x 24mm

Greutate

190g

Temperatura de operare

-20° to 55° C

Umiditate

5% to 95% Necondensata

GSM module

GSM 900/1800/1900Mhz sau GSM 850/900/1800/1900Mhz

GPS Chipset

GPS SIRF-Star III chipset

Sensibilitate GPS

-158Db

Frecventa GPS

L1, 1575.42 MHz

C/A Code

1.023 MHz chip rate

Canale

20 canale GPS all-in-view tracking

Acuratetea semnalului

10 meters, 2D RMS

Acurateteviteza

+/- 0.1 m/s

Acuratete ora

1 microsecunda sincronizata la GPS

Default datum

WGS-84

Reachizitionaresmnal GPS

Cca 0.1 sec.

Pornire la restart

Cca 1 sec.

Pornire la cald

Cca. 38 sec.

Pornire la rece

Cca. 42 sec.

Limita Altitudine

18,000 m (60,000 feet) max.

Limita viteza

515 m/s (1000 knots) max.

Limita de accelerare

Sub 4g

Limita de soc

20 m/sec

Timp de functionare fara reincarcare

Cca 40h in sleep mode si cca 10h cu toate utilitatile active

LED

2 LED-uri pentru GSM,GPS si alte operatii.

Butoane

1 butoan(SOS) pentru trimis SMS si un buton pornire, optional microfon

3 Precautii



Service calificat – Numai personal calificat poate depana un tracker AVL-310.

 Rezistenta la apa – AVL-310 nu rezista la apa. Mentineti un mediu uscat ,folosind o punga sau o cutie ermetica



4 Primii pasi

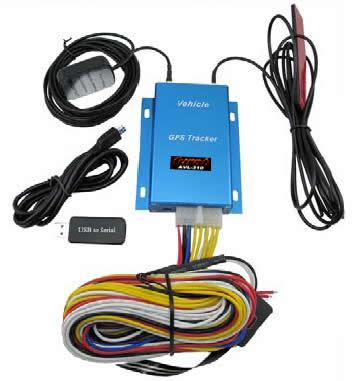

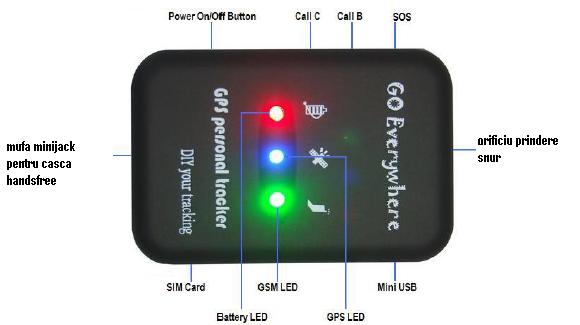

4.1 Descrierea GPS Tracker-ului AVL-310

Accesorii

Setul de cabluri

se introduce mufa cu clipsul in locasul corespunzator

Butonul SOS

se afla montat direct pe setul de cabluri

Soclu SIM Card

Se demonteaza capacul din partea antenelor pentru acces

Antene GPS/GSM

Insurubati mufele cu atentie pe conectorul potrivit

LED albastru – indica starea modulului GPS

Aprins

Butonul SOS este apasat

Clipeste des (cca 5 ori /sec)

Se initializeaza pornirea

Clipeste(aprins 0.1 sec –stins 2.9 sec)

AVL-310 are semnal GPS si functioneaza normal

Clipeste  (aprins 1.0 sec –stins 2.0 sec)

AVL-310 nu are semnal GPS sau e prea slab

LED verde – indica starea modulului GSM

Aprins

Se primeste sau se desfasoara un apel telefonic

Clipeste des (cca 5 ori /sec)

Se initializeaza pornirea

Clipeste(aprins 0.1 sec –stins 2.9 sec)

AVL-310 e conectat la reteaua GSM si functioneaza normal

Clipeste  (aprins 1.0 sec –stins 2.0 sec)

AVL-310 nu s-a conectat inca la reteaua GSM

Butonul On/Off

Pornit/Oprit  trebuie tinut apasat 5 secunde

Buton SOS

Cand e apasat, AVL-310  va trimite localizarea catre un nr de telefon setat de dvs prin SMS si simultan poate apela acel numar

Conectorul MiniUSB

Deserveste conectarea la un calculator in vederea diagnosticarii , update-urilor de firmware , precum si configurarea setarilor

 Adaptorul si cablul USB

Folosesc la conctarea AVL-310 la computer , este necesara instalarea driver-ului la computer

Nota: este necesara decuplarea alimentarii pentru conectare la computer



4.2 Prima utilizare- Va rugam cititi cu atentie aceste instructiuni inainte de a utiliza Tracker-ul GPS



Achizitionati o cartela SIM GSM,  fie abonament sau prepay.

Verificati sa aibe suficient credit ,si dezactivati solicitarea codului PIN  , folosind un telefon GSM

Incercati sa aibe suficienta memorie stergand agenda sau mesajele nefolositoare salvate pe aceasta

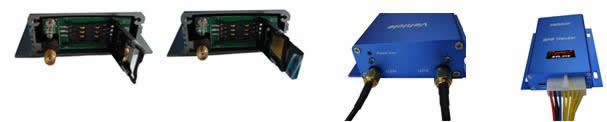

Deschideti capacul dinspre mufele antenelor   si puneti cartela sim cu atentie in locasul sau.

Repuneti  capacul ,apoi incarcati acumulatorul timp de 2-3 ore cu tracker-ul GPS AVL-310 oprit.

 Cand incarcarea e completa, apasati butonul Power timp de 5 secunde si AVL-310 va porni.

Va sugeram sa incercati asta afara sub cerul liber pentru un semnal GPS bun



Cand porniti dispozitivul:



Ledurile vor incepe sa clipeasca repede , apoi:

Verificati LED-ul verde sa clipeasca(0,1sec aprins—2,9sec stins pt functionare normala).

Asteptati cca 1 -2 min pana LED-ul albastru sa clipeasca (0,1sec aprins—2,9sec stins pt functionare normala).

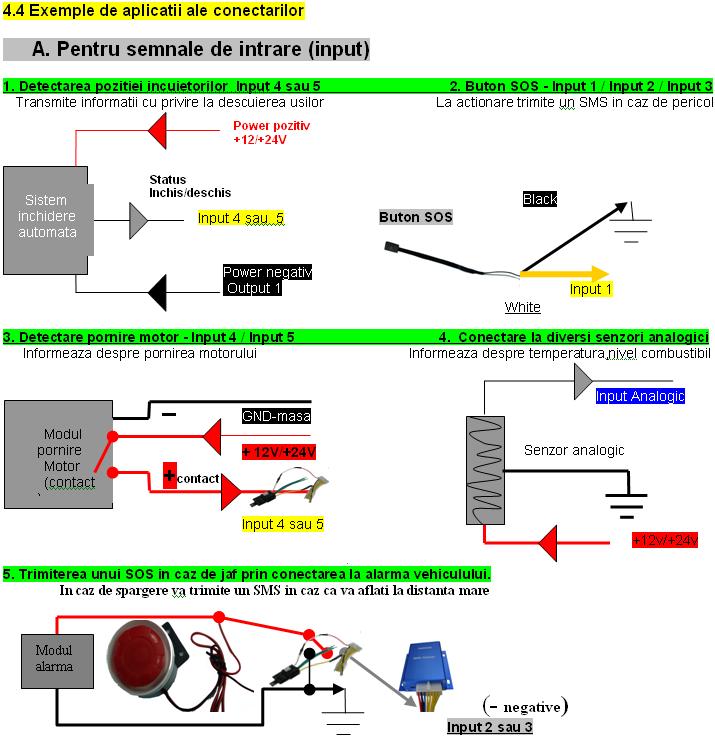

Aceste montaje sunt doar niste sugestii , in functie de necesitati se pot proiecta diverse circuite aditionale pentru a raporta diverse evenimente sau de asemenea pentru a putea fi comandate diverse echipamente auxiliare .

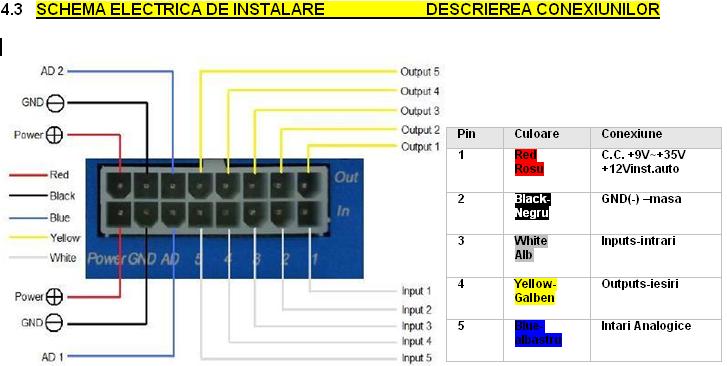

De retinut este faptul ca atat intrarile(Input 1-5) cat si iesirile(Out1-Out5) sunt comenzi digitale adica 1/0 .

Acestea sunt comandate in circuit prin cuplarea sau decuplarea negativ-ului , astfel incat pot fi folosite diverse tensiuni pe circuit



Input1, Input2 si Input3 sunt  comandate de un impuls(contactul intre firul intrarii respective si negativ) si este necesara decuplarea conexiunii apoi pentru ca AVL-310 sa revina in modul normal de lucru .Raportarea  evenimentelor se face ca si alarma, atat prin SMS cat si prin GPRS catre computer sau serverul de monitorizare



Input3 si Input4 pot raporta si se pot folosi pentru a monitoriza daca un circuit este inchis sau deschis , cum ar fi pornirea aerului conditionat , uitarea unei portiere deschise , a farurilor aprinse , sau a monitorizarii motorului pornit/oprit. Raportarea acestor evenimente se face numai prin GPRS si vor aparea ca rapoarte de stare pe softul de monitorizare.



Iesirile Out1-5 sunt de asemenea digitale si vor ramane in starea ce le va fi setata(inchis/deschis) prin functiile SMS , pana la primirea unei noi comenzi



Intrarile AD1 si AD2 (cele doua fire albastre) sunt conexiuni de intrare analogice si pot citi si raporta diverse valori ale unor senzori , cum ar fi sonda litrometrica (nivelul combustibilului) , senzorul de temperatura a motorului sau senzorul de presiune a uleiului , senzorul de greutate etc.



Schema de montaj al unei sonde este:

Plaja de valori a tensiunii de intrare pentru AD1 si AD-2 este 0Vcc pana la +6Vcc astfel pentru montajul de mai sus vom avea nevoie de un rezistor R unde R=200Ω daca tensiunea de alimentare Vcc=12Vcc si R=400Ω daca Vcc=24Vcc



Toate montajele de mai sus sunt orientative , in functie de posibilitati si necesitati ele pot sa difere si aveti nevoie de ajutorul calificat al unui electrician auto pentru montarea acestor componente. De asemenea va informam ca accesoriile prezentate in aceste scheme de montaj nu sunt incluse in setul sau in pretul aparatului



5 Comenzi SMS



Tracker-ul AVL-310 va accepta comenzi numai de la utilizatorii ce folosesc parola corecta.

Orice comenzi cu parola incorecta sau orice comenzi redactate incorcet, vor fi ignorate.

Parola initiala este : 000000

Orice comanda incepe sub forma W******, cu litera W urmata de cele 6 cifre ale parolei.



5.1 Comenzi de baza prin SMS

(5.1.1) Pentru obtinerea unei singure pozitii

Nu conteaza unde va aflati,cand doriti sa aflati locatia vehiculului dumneavostra, trimitetiun SMSsau apelati dispozitivul de  pe telefonul dvs mobil, el va raporta locatia printr-un SMS catre dumneavoastra.

                        a)Scrieti un mesaj in formula urmatoare,apoi trimitetidispozitivului : W ******,000(parola initiala este :000000)

  De exemplu : Trimiteti SMS cu textul W000000,000 5 sau  printr-o metoda mai usoara doar

                        b)Apelati numarul tracker-ului AVL-310,  acesta va respinge apelul

In cca 10 sec veti primi inapoiun mesaj de forma:    mesaj-receptionat

 Latitude = 44 26 22.76N Longitude = 026 04 02.07E, Speed = 000.00Km/h , 2009-04-14,12:07

 Datele pozitiei semnifica :

Latitudine : 44 grade – 26 minute – 22,376secundeLongitudine – 26 grade – 4 minute – 2.07 secunde, Viteza= 0.00Km/n ,data si ora

 Nota : daca mesajul receptionat este de forma

 1) Latitude = 00 00 000.00 Longitude = 000 00 00.00E, Speed = 000.0 0Km/h , 2009-02-08,22:22

 –inseamna ca semnalul GPS este neachizitionat inca

 2) Last: Latitude = 44 26 22.38N Longitude = 026 04 01.42E, Speed = 006.74Km/h , 2009-02-08,22:22

 –inseamna ca semnalul GPS este slab si este raportata ultima pozitie valida retinuta (textul Last: in fata)

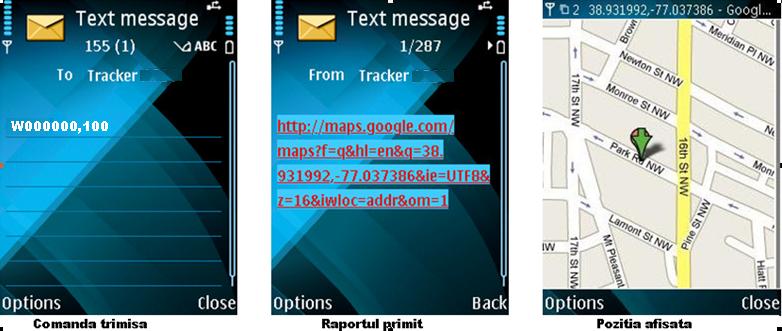

c) O functie utila pentru posesorii de telefoane cu internet browser ( smartphone , PDA ) este:W******,100

    Un SMS ce contine un link http://maps.google.com/  va fi receptionat , puneti cursorul pe el si apasati .

    Se va deschide o pagina cu harta Google ce va indica locatia tracker-ului AVL-310





(5.1.2) Localizarea continua la intervale de timp regulate



Functia raportului de localizarea poate fi pornita si oprita in functie de cerintele persoanei.Functia de localizare va continua sa raporteze pozitia pana cand este oprita.In acest mod de localizare, localizatorul va trimite cate un mesaj cu locatia la fiecare interval de timp stabilit.

Pasul 1 :Scrieti mesajul in formula urmatoare,apoi trimiteti catre dispozitivul de localizare:

                                                                           W****** ,002, XXX

(Nota : XXX este intervalul de minute setat –daca XXX = 000,localizarea este oprita)

De exemplu :

trimiteti SMS cu textul W000000,002,005    model-sms

                                                                            ( dispozitivul va trimite informatia de localizare la fiecare 5 minute)

Pasul 2: dispozitivulva trimite un SMScu textul – Timpul setat OK/(intervalul de timp)

In acest exemplu, mesajul receptionat va fi :SetTime OK/005

Acest mesaj arata ca dispozitivul a intratin modul de localizare continuu si intervalul de timp este de 5 minute.



(5.1.3)Oprirea functiei de raportare continua.

Aceasta functie este folosita doar pentru a opri functia raportului de localizare la intervale de timp prestabilite.

Scrieti mesajul in urmatoarea formula,apoi trimiteti catre dispozitivul de localizare:

Formula : W******,002,000De exemplu : W000000,002,000

Dispozitivul va trimite un SMS –– Stop Timer Ok,

Acest mesaj confirma ca functia raportului de localizare a fost oprita.



(5.1.4)Selectati un numar de telefon pentru tasta SOS. Acest numar va receptiona toate alarmele transmise de AVL-310

 Aceasta functie este pentru a seta numarul de telefon ce va receptiona alarmele transmise de AVL-310.

 Scrieti mesajul in formula urmatoare,apoi trimiteti catre localizator:  W******,003,1,nr.telefon

De exempluW000000,003,1,1,0722214215

Semnificatie :Cand butonul SOS va fi apasat,localizatorul va trimite un SMS Alarma catre “0722214215

De asemenea , toate alarmele, de perimetru, de viteza, de acumulator descarcat, alarma parcare etc vor fi trimise la acest numar

Nota:Despre Prefix ,puteti avea nevoie sau nu de prefix,si prefixul ar putea fi diferit.

De aceea pt Romania va recomandam sa folositi formatul0722XXXXXX iar in roaming sau alte tari in formatul international



(5.1.5)Setare comenzi Input 1(SOS), Input2, Input3

Descriere: Cand configurati si alocati un numar de tel mobil pentru comenzile Input1 , Input2 si Input3, in momentul cand un impuls va fi dat catre una din aceste intrari tracker-ul AVL-310 va transmite un mesaj de alrma cu textul corespunzator intrarii respective (text ce poate fi modificat-vezi lista comenzilor de la finalul manualului )

Comanda SMS de forma : W<parola>,003,F,P, <numar telefon>

Unde:F =0 anuleaza functia ,F=1, se trimite  SMS la numarul de telefon configurat pentru intrarea respectiva cu textul setat,

P =1 seteaza numarul pt. tasta SOS, P=2 seteaza Input2, P=3 seteaza Input3

Nota: Input4 si Input5 pot fi raportate doar prin GPRS catre centrul de monitorizare.

De exemplu SMS trimis: W000000,003,1,3,0722214215 ->SMS primit: SetTel Ok/1,3,0722214215 inseamna ca :

Daca este actionat Input3 , va fi trimis un SMS catre numarul 0722214215 cu textul setat



Nota: Pentru mai multe detalii vedeti cap. 8 Setari avansate prin SMS



5.2 Setari GPRS prin SMS(se folosesc pt soft-ul de receptionare sau monitorizare server, achizitionate separat)

Asigurati-va ca SIM card-ul dvs suporta conectare GPRS(internet) inainte de a incepe setarile

Pentru a obtine monitorizarea prin GPRS este necesara setarea unu IP si port unde sa transmita AVL-310(computerul Dvs, server),

De asemenea trebuie setat APN-ul(AccesPointName al operatorului ce v-a furnizat cartela SIM GSM).Daca aveti dubii contactati serviciul suport al companiei de telefonie mobila si intrebati despre APN , APN username si APN Password ,daca exista cele din urma, daca nu lasati liber si nu completati decat APN



5.2.1 Setarea ID-ului pentru a fi deferentiat a transmisia unui tracker GPS de a altuia

Comanda SMS : W<password>,010,ID( ID= numar identificare max 14 cifre- poate fi orice numar)

Exemplu SMS trimis: W000000,010,123456789 -> SMS primit : Set SIM Ok/123456789 confirma activarea setarii



Restul setarilorse vor face in mod similar conf.tabelului de la capitolul 8 –

pt. fiecare setare in parte urmand sa primiti un SMS de confirmare a executarii setarii transmise

5.2.2 Setarea APN-ului

 Comanda SMS: W<password>,011,APN,APN UserName,APN Password

 Exemplu SMS trimis: W000000,011,vodafone.internet.ro -> SMS primit: Set APN Ok/internet.vodafone.ro

Nota : In general nu este nevoie introducerea user-ului si parolei, si deci introduceti numai APN,

vezi setarile pentru internet specifice operatorului GSM de la care ati procurat cartela SIM (pt.Orange: APN=internet)



5.2.3 Setare IP-ul si PORT-ul ce este alocat computerului/serverului ce receptioneaza datele prin GPRS de la AVL-310

Comanda SMS: W<password>,012,IP,PORT

Exemplu SMS trimis: W000000,012,194.102.88.129,8043 -> SMS primit: Set IP Ok/194.102.88.129,8043pt.confirmare



5.2.4 Activarea monitorizarii prin GPRS

Comanda SMS: W<password>,013,X unde X=0 GPRS oprit (initial); X=1 seteaza mod TCP, X=2 seteaza mod UDP

Exemplu SMS trimis: W00000,013,1 -> SMS primit: Open TCP Okconfirmand activarea transmisei GPRS/TCP



5.2.5 Setare interval de trimitere pachete GPRS de localizare

Comanda SMS: W<password>,014,interval timp(format din 5 cifre , 1 unitate=10 secunde)

Exemplu SMS trimis : W000000,014,00003 -> SMS primit: GPRS Timer Ok/00003 confirmand activarea setarii

Tracker-ul va transmite pozitia la un interval de 3 x 10 sec = 30 secunde



5.3 Setari pe computer cu ajutorul cablului de date

      Vezi manualul “GPS Tracker Parameter Editor” pentru configurarea cu ajutorul cablului de date pe computer



6. Localizarea pe harta



Descarcati programul Google Earth gratuit de pe http://earth.google.com/

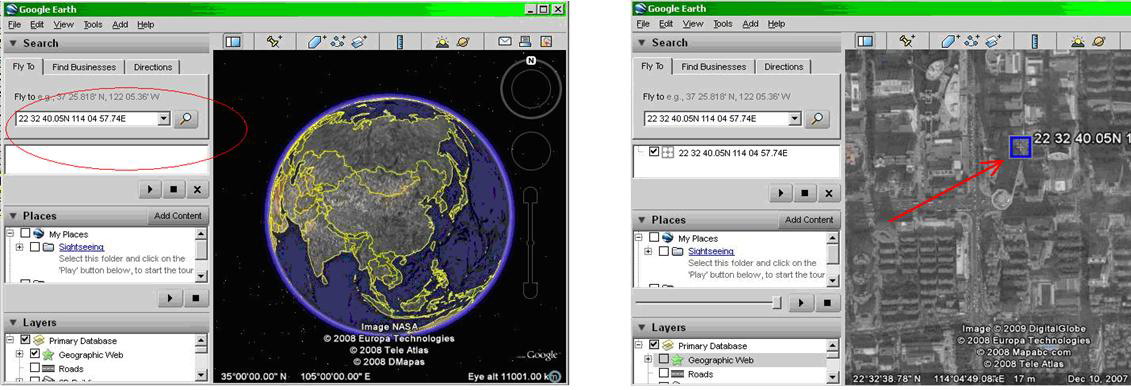

Porniti programul GoogleEarth.exe si ajungeti in meniul urmator

prez-google

Introduceti Latitudinea si Longitudinea asa cum au fost primite ele prin SMS ,

de exemplu cand primiti mesajul : Latitude = 22 32 40.05N Longitude = 114 04 57.74E ,

veti introduce datele sub forma: 22 32 40.05N 114 04 57.74E sau mai simplu 22 32 40.05 114 4 57.74

 Astfel obtineti locatia pe harta Google

In mod similar se pot obtine locatii pe hartile MicrosoftVirtualEarth cu minunata priveliste Bird’sEye sau YahooMaps

De asemenea puteti introduce coordonatele GPS pe hartile PDA-ului sau navigatiei auto navi

Nota: setati dispozitivul de navigatie astfel incat introducerea coordonatelor sa fie in aceeasi forma ca cea primita prin SMS : GGG MM SS.SS  (grade , minute ,secunde si zecimi de secunda)

Optional se pot folosi si cele doua variante de monitaorizare prin GPRS (internet) contra cost:

1. prin achizitionarea unui software pentru Windows (compatibil 2000,XP,Vista)

2.monitorizare pe server dedicat pe baza de abonament (securizat pe baza de user si parola)

Pentru orice detalii va rugam sa ne contactati pe email ,messenger , telefon de la pagina de contact



8 Lista comenzilor



In continuare parola (6cifre) este notata ca fiind “ ****** “. Parola initiala este : ” 000000

Descrierea functiei



Comanda SMS

Executie si setare

Raport locatie curenta prin SMS

W******,000

W******,100

Obtine locatia  in format lizibil

Obtine locatia in format LinkGoogleMap

Schimbarea parolei

W******,001,######

****** parola veche

###### parola noua

Setare interval transmitere repetata la intervale regulate

W******,002,XXX

XXX intervalul in minute.

XXX=000 opreste functia

Presetarea numerelor de telefon pentru tasta SOS(Input1) , Inpu2 si Input3

W******,003,F,P,Tel











F=0, inchide functia

F=1, deschide functia;

P=1, seteaza nr. Tel. tasta SOS

P=2, seteaza nr. Tel. tasta B

P=3, seteaza nr. Tel. tasta C

Tel: numar de tel.presetat- (Max16 cifre)

Setarea alertei de tensiune scazuta a acumulatorului

Cand tensiunea acumulatorului intern scade sub tensiunea setata ,va trimite un mesaj de alerta a tensiunii scazute catre numarul setat pentru tasta SOS

W******,004,X

X (valoarea presetata unde)

=0 , opreste functia

=1, <3.3V

=2 , <3.4V

=3 , <3.5V (setat initial standard)

=4 , <3.6V

=5 , <3.7V

Setarea alertei de depasire viteza

Cand valoarea vitezei tracker-ului este mai mare decat valoare setata se trimite un mesaj de alerta catre nr setat pt tasta SOS

W******,005,XX

XX –valoarea presetata

=00 , inchide functia

=[01, 20] (multiplu de 10Km/h)



Exemplu:W000000,005,08,

va trimite alerta daca viteza e mai mare de 80Km/h

Setarea alarmei de perimetru



Cand tracker-ul iese din raza presetata va trimite alerta de iesire din raza numarului setat pentru tasta SOS

Pentru a se evita confuziile unor pozitii eronate se vor trimite mesaje repetate pentru a se confirma iesirea din raza

W******,006,XX

XX distanta presetata fata de punctul initial

=00, inchide functia

=01, 30m

=02, 50m

=03, 100m

=04, 200m

=05, 300m

=06, 500m

=07, 1000m

=08, 2000m

Setari extinse





Prin aceasta setare se pot active sau dezactiva simultan 7 functii , fiecare din ele corespunzand unei litere de la A la G , pentru a va usura munca sau a obtine informatiile necesare in forma dorita







!!! activarea functiei corespunzatoare literei F ( raportarea semnalului GPS slab) va poate descarca rapid creditul daca aparatul se afla intr-o zona cu semnal slab , cum ar fi in casa sau in garaj.

W******,008,ABCDEFGHIJ###























Setarile din fabrica:

W******,008, 1011100001###

A=0,inchide functia de trimitere a locatiei prin SMS in urma unui apel telefonic

A=1,deschide functia de trimitere a locatiei prin SMS in urma unui apel telefonic



B=0, datele de localizare in format NMEA 0183 GPRMC vor fi transmise prin SMS in format usor lizibil

Ex: Longitude = 114 grade – 04 min -57.74 sec , Latitude = 22 grade -32 min -40.05 sec

B=1, datele sunt transmise in formatul protocolului NMEA 0183 GPRMC.

Ex: $GPRMC,072414.000,V,3114.3763,N,

12131.3255,E,0.00,0.00,050805,*00



C=0, inchide functia de respingere a apelului dupa cca 10 secunde

C=1, deschide functia de respingere a apelului dupa cca 10 sec



D=0, inchide functia de raportare a pornirii tracker-ului.

D=1, deschide functia de raportare a pornirii tracker-ului



E=0, dezactivat

E=1, inchide tracker-ul automat cand tensiunea acumulatorului scade sub 3,0V ( setare initiala standard) nu se poate modifica



F=0, inchide functia de alerta in cazul in care semnalul GPS e prea slab.

F=1, deschide functia de alerta in cazul in care tracker-ul nu are semnal GPS si trimite un SMS de alerta



G=0, lasa LED-urile sa lumineze normal

G=1, 3 face LED-urile sa se stinga cand tracker-ul incepe sa functioneze in regim normal



H=0 -setat si blocat din fabrica



I = 0  inchide raportarea la deconectarea de la autoturism

I = 1  activeaza alarma la deconectarea de la autoturism



J= 0  setat si blocat din fabrica



### caracterele sfarsitului functiei



Setarile recomandate:

W******,008, 1011101010###

Setari pentru transmiterea datelor prin GPRS

!!! Asigurati-va ca aveti activata transmisia de date prin GPRS pe SIM cardul Dvs

Nota: aceste functii se folosesc numai pentru transmiterea si receptionarea cu ajutorul soft-ului comercializat pentru acest aparat sau pentru transmisia catre server-ul dedicat monitorizarii acestui tip de aparate.

Setarea ID-ului

W******,010,ID

ID -un numar de max 14 cifre.

Setarea APN

W******,011,APN,APN Name, APN Password

Daca nu e solicitat un utiliazator si o parola, introduceti doar APN-ul

APN+APN name + APNpassword trebuie sa aibe max 39 caractere .

Setarea adresei IP si Port-ului

W******,012,IP, Port

IP: xxx.xxx.xxx.xxx unde xxx=[1,255]

Port: [1,65534]

Activarea transmisiei de date prin GPRS

W******,013,X



Initial X=0

X=0, inchide transmisia prin GPRS

X=1, activeaza protocol TCP

X=2, activeaza protocol UDP

Setarea intervalului de timp al raportarii prin GPRS

W******,014,XXXXX

XXXXX trebuie sa aibe 5 cifre si exprima un multiplu de 10 secunde

XXXXX=00000, inchide functia





















Controlul comenzilor de iesire Out1-Out5

W******,020,F,P

Seteaza fiecare iesire (Out) in parte in orice moment





W******,120,ABCDE

controleaza iesirile doar in momentul in care viteza tracker-ului scade sub 10km/h si exista semnal GPS



W******,220,ABCDE

idem pt. viteza sub 20km/h



Ex: W000000,220,10012

Va comanda cuplarea Out1 si Out4, va decupla Out2 si 3 , si va pastra starea anterioara a Out5 oricare ar fi aceasta atunci cand viteza tracker-ului va scadea sub 20km/h

Unde: F=1 activeaza comanda de iesire

            F=0 decupleaza comanda

 P=1 …P=5 corespund Out1…Out5





Unde ABCDE corespund Out1…Out5



A(B,C,D,E)=0 comanda decuplarea iesirilor respective,



A(B,C,D,E)=1 comanda cuplarea iesirilor respective,



A(B,C,D,E)=2 pastreaza starea anterioara





Setarea economica cu ajutorul senzorului de miscare

(cu aceasta setare, modulul GPS se inchide, modulul GSM intra in asteptare si nu trimite nicio informatie pana cand nu primeste o comanda sau un apel telefonic ori este miscat)

W******,026,XX

XX=00, inchide aceasta functie

XX=01~99,numarul de minute de imobilizare a tracker-ului pana intra in aceasta stare de economisire

Ex: Daca XX=10, tracke-ul GPS va intra in starea de economisire daca sta nemiscat 10 minute.

Setarea numarului de ascultare -Microfon Spion

W******,030,T

T este numarul de telefon autorizat sa initieze apeluri de ascultare prin intermediul microfonului tracker-ului

Setarea diferentei de fus orar

W******,032,T

Ex: W000000,032,120 sau “-“ este necesar in cazul daca va aflati in urma orei GMT. Ex: W000000,032,-120.

Pentru setari cu 2 ore dupa sau inaintea orei GMT

T=0, inchide functia (timp initial=GMT)

T=[1, 65535] pentru a seta diferenta de timp fata de standardul GMT.

Pt a seta diferenta de timp fata de GMT introduceti diferenta de minute direct in functie .



Setarea textului mesajului transmis prin SMS la folosirea tastei SOS(Input1) , Input2 si Input3

W******,033,P,Mesaj

Ex: W******,033,2,AJUTOR

Va seta textul SMS trimis catre numarul.setat pt Input2 cu textul

“AJUTOR”

.

P=1, seteaza mesaj tasta SOS(Input1)

P=2, Input2

P=3, Input3

 Functia de parcare si alarma de miscare .



Tracker-ul intra in modul parcare , foarteeconomic si va trimite un mesaj anti-theft alarm daca acesta sesizeaza o miscare. Tracker-ul va raporta alarma de miscare doar de 3 ori dupa care revine in modul normal de de lucru, o noua reactivare a functiei fiind necesara pentru a putea receptiona in continuare alarme in caz de miscare.


 W******,034,T



T-=sensibilitatea in sec



Ex: W******,034,6

daca tracker-ul este miscat timp de 6 secunde,trimite SMS: anti-theft alarm



Daca T=1 la cea mai mica miscare va raporta alarma



Nota: functia se bazeaza pe un senzor inertial de miscare si nu pe informatii GPS

 T=[1…9] seteaza si activeaza functia

T= 0 opreste functia



!!! Atentie:mesajele de alarma pt aceasta functie sunt trimise doar la un interval de minim 3 minute intre ele , pentru a va permite sa raspundeti cu orice functie prin SMS sau sa apelati tracker-ul.



In starea de parcare, tracker-ul poate primi mesaje de setare si/sau apeluri , intrand apoi la loc in starea de parcare pana la transiterea celor 3 measje

Obtinerea IMEI-ului

W******,601

Se transmite pt obtinerea IMEI-ului



7 Probleme si cauze

Probleme

Cauze

Tracker-ul nu porneste

Rezolvare

Butonul Power nu este apasat sufficient de mult

Apasati si tineti apasat 5 secunde

Acumulator descarcat

Reincarcati acumulatorul 2-3 ore

Tracker-ul nu raspunde prin SMS

LED-ul verde clipeste rar (1 sec aprins -1sec aprins)

Verificati conectarea la reteaua GSM.

Reteaua GSM este slaba (retea incarcata sau semnal slab)

Asteptati cateva minute , uneori sunt retele supraincarcate sau echipamentele restartate

Tracker-ul in sleep mode

Opriti functia sleep mode

Parola gresita sau formatul SMS incorect

Scrieti parola si formatul corect

SIM card-ul a ramas fara credit

Inlocuiti sau incarcati cu credit

Ledul Verde clipeste rar( 1sec aprins – 2sec stins )

Semnal inexistent

Verificati cu un telefon daca este semnal GSM sau incercati sa sunati tracker-ul sa vedeti daca suna

Nu este bun SIM card-ul ,SIM card expirat

Introduceti un SIM card care funtioneaza sigur, testate-l intr-un telefon daca trimite SMS-uri.

Cardul SIM este blocat cu parola

Dezactivati solicitarea codului PIN intr-un telefon.

SIM indoit sau defect

Inspectati aspectul ,curatati contactele, incercati alt SIM sa vedeti daca functioneaza cu acesta.

Roaming neactivat

Daca sunteti in alta tara roaming-ul trebuie activat.

Acumulator descarcat

Incarcati acumulatorul

LED-ul albastru clipeste rar (1sec aprins – 2sec stins) sau mesajele de localizare incep cu “Last:”

Tracker-ul nu are vizibilitate catre cer

Mutati tracker-ul sub cer deschis.

Cadirile inalte , ploile abundente, ceata,pot slabi calitatea semnalului.

Receptie GPS eronata

Plasati partea frontala catre cer

Acumulator slab

Reincarcati acumulatorul.

 Pentru orice alte probleme apelati la contactele din certificatul de garantie, brosura sau cutie

Interventia neautorizata poate duce la distrugerea aparatului sau pierderea garantiei

Informatile din prezentul manual pot fi modificate fara nici o notificare prealabila



               Sub nicio forma Zeccom Trans srl nu va fi raspunzator pentru pagube produse (incluzand ,dar

nefiind limitate la pierderi  economice, cum ar fi pierderea profitului, a utilizarii acestuia, pierderea sau

intreruperea unui contract, pierderea de bani sau incasarilor, pierderea de bunuri ori valori , sau pierderea

economiilor planificate prin folosirea tracker-ului)in mod direct, indirect, special , accidental sau in mod

repetat, aparute in timpul folosirii sau imposibilitatii folosirii acestui dispozitiv ori a documentatiei,

chiar in urma anuntarii posibilitatii unor astfel de pagube





!!! Nu aruncati Tracker-ul GPS sau acumulatorul in foc, pericol de explozie,

!!! Nu aruncati Tracker-ul GPS sau acumulatorul la gunoiul menajer, acestea contin componente electrice sau electronice , predati-le la centrele de reciclare
